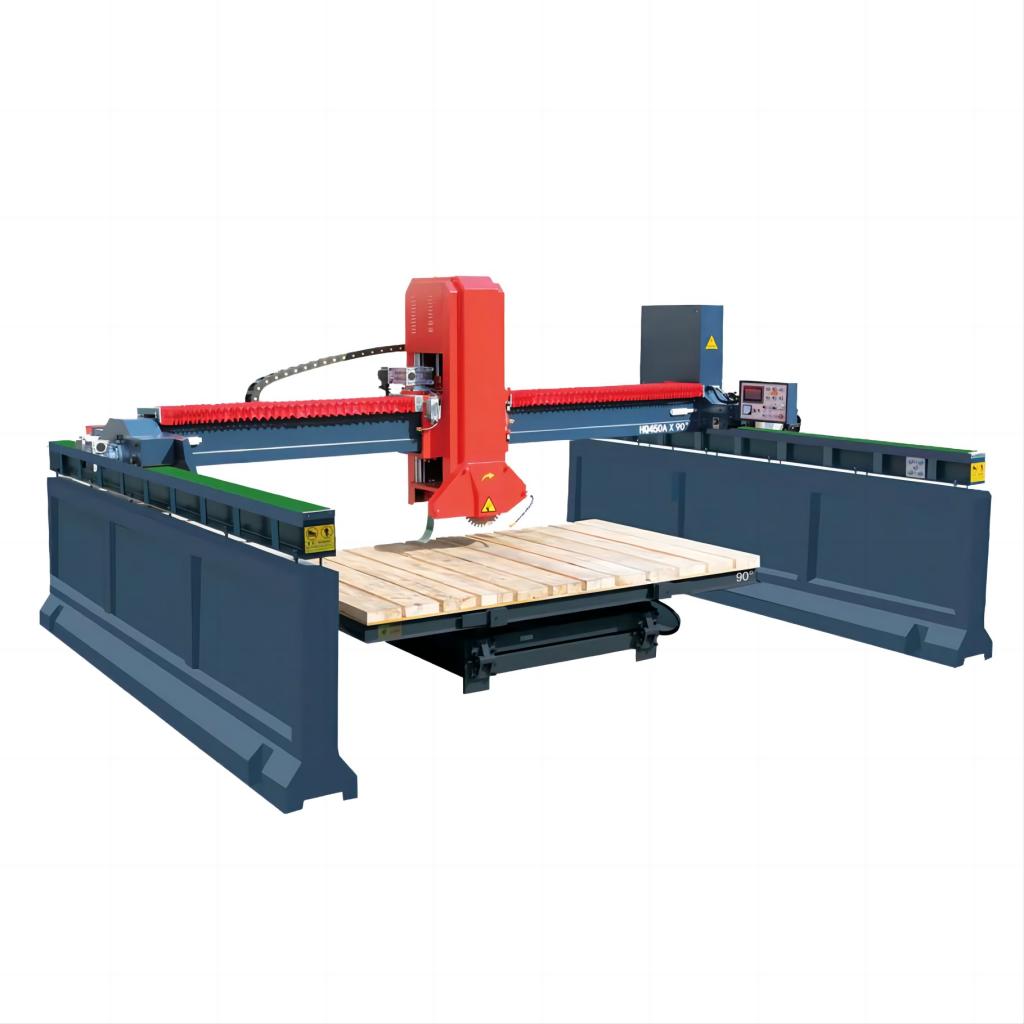

Cortadora de puente infrarrojo, máquina normal para cortar piedra
disposición del producto:
Esta máquina utiliza control por microcomputadora, panel de operación táctil y diálogo flexible entre el operador y la máquina.
Los principales componentes de control son todos de marcas internacionales reconocidas. El sistema de viga cruzada emplea una guía doble en forma de V sumergida en aceite, el paso transversal cuenta con regulación de velocidad sin escalones, y el mecanismo longitudinal de desplazamiento incorpora rieles guía dobles en forma de montaña combinados con contadores de alta precisión para garantizar la exactitud del funcionamiento de la máquina.
Estándar con banco de trabajo de 0-90 grados y abertura de 0-85 grados, principalmente utilizado para cortar placas de especificaciones de alta precisión.
Opcionalmente disponible con rotación de 360 grados para posicionamiento automático cada 45 grados, principalmente para cortar rectángulos, octágonos, arcos y círculos perfectos.
Especificaciones.
Especificaciones.
| Type | Unit | HQ450A | HQ600A | HQ700A | HQ800A |
|
Max. dimensión de trabajo (L×W×H) |
inch | 160*78*4 | 160*78*7 | 160*78*9 | 160*78*11 |
| Max.diámetro de la hoja | inch | Φ14-Φ18 | Φ14-Φ23 | Φ14-Φ27 | Φ20-Φ31 |
| Max.trazo vertical | inch | 9 | 15 | 19 | 23 |
|
Dimensiones de la mesa (L×W) |
inch | 126x78 | 126x78 | 126x78 | 126x78 |
| Grado de inclinación de la mesa | n° | 0-85 | 0-85 | 0-85 | 0-85 |
|
Rotación de la mesa
grado
|
n° | 0-90/360 | 0-90/360 | 0-90/360 | 0-90/360 |
| Potencia principal del motor | kw | 15 | 18.5 | 18.5 | 18.5 |
| Potencia total | kw | 21 | 24.5 | 24.5 | 24.5 |
| Consumo de agua |
m³/h |
4 | 4 | 4.5 | 4.5 |
|
Dimensiones generales (L×W×H) |
inch | 236*189*118 | 236*189*126 | 236*197*134 | 236*197*142 |
| Peso bruto | kg | 5400 | 5600 | 5800 | 6000 |
